一、引言
劃片機是一種半導體加工設備，廣泛應用于半導體行業。劃片機的主要作用是將硅片切割成片，以滿足后續生產需求。隨著科技的不斷發展，對劃片機控制系統的精度和效率要求越來越高。因此，設計一套高效、精確的劃片機控制系統至關重要。國產劃片機廠家將介紹一種基于PLC（可編程邏輯控制器）的劃片機控制系統設計方案。
二、系統組成
劃片機控制系統主要由以下部分組成：
1. PLC：作為整個系統的核心控制單元，負責接收和處理各種信號，并控制劃片機的各個運動部件。
2. 傳感器：用于檢測劃片機的運動狀態和工件的位置信息，將信號傳輸給PLC進行處理。
3. 電機驅動器：根據PLC的控制指令，控制劃片機的電機運動。
4. 操作面板：提供人機交互界面，方便操作人員進行參數設置和操作。
5. 電氣元件：包括斷路器、接觸器、繼電器等，用于實現電路的保護和控制功能。
三、系統工作原理
1. 傳感器檢測：劃片機上安裝有多個傳感器，用于檢測劃片機的運動狀態和工件的位置信息。例如，光電傳感器可以檢測劃片刀的位置，編碼器可以檢測電機的轉速和位置。
2. 信號處理：傳感器將檢測到的信號傳輸給PLC進行處理。PLC通過編寫的邏輯程序，對信號進行分析和判斷，確定劃片機的運動狀態和工件的位置信息。
3. 控制指令生成：根據信號處理的結果，PLC生成相應的控制指令，通過電機驅動器控制劃片機的電機運動。例如，當劃片刀到達指定位置時，PLC發送停止信號，電機停止運動。

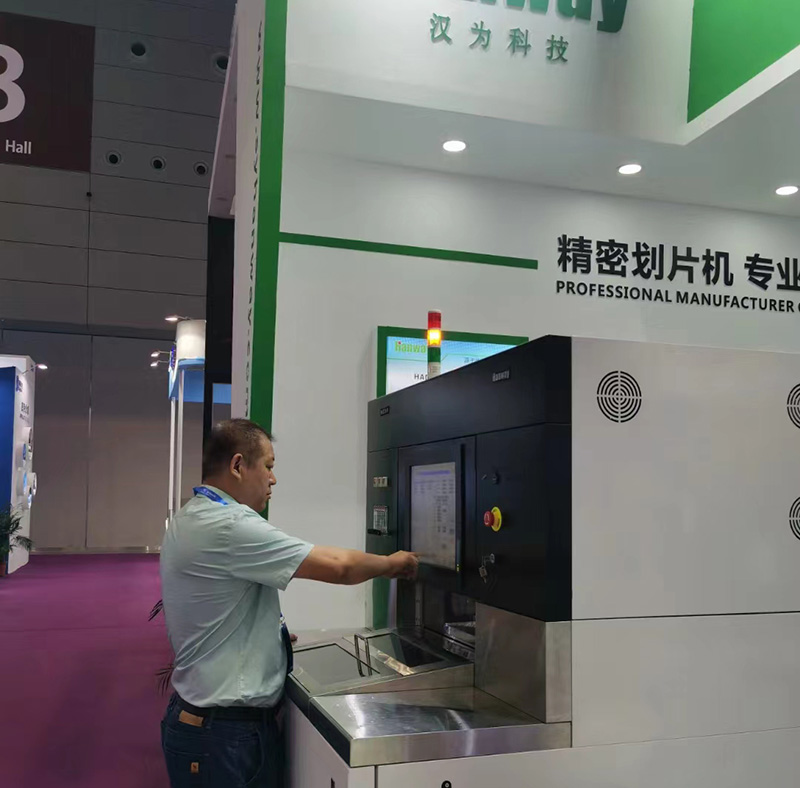

4. 操作面板：操作面板上設有各種按鈕和顯示屏，操作人員可以通過操作面板進行參數設置和操作。例如，可以設置劃片刀的切割速度和切割深度。
5. 電氣保護：系統中的電氣元件可以實現電路的保護和控制功能。例如，當發生異常情況時，斷路器會自動斷開電路，保護設備和人員的安全。
四、系統設計要點
1. PLC選擇：根據劃片機的控制需求和性能要求，選擇合適的PLC型號。PLC應具備高速計數和定時功能，以實現精確的運動控制。
2. 傳感器選擇：根據劃片機的運動狀態和工件的位置信息需求，選擇合適的傳感器類型和規格。傳感器應具備高精度和高可靠性。
3. 電機驅動器選擇：根據劃片機的電機功率和運動要求，選擇合適的電機驅動器。電機驅動器應具備高速響應和高精度控制能力。
4. 操作面板：操作面板應設計簡潔明了，易于操作。按鈕和顯示屏應布局合理，方便操作人員快速進行參數設置和操作。
5. 安全保護：劃片機控制系統應具備一定的安全保護功能，如急停按鈕、過載保護等，確保操作人員的安全。
6. 系統集成：劃片機控制系統應與上級系統（如MES）集成，實現數據交互和信息共享。集成方式可采用通信接口，如TCP/IP、Modbus等。
五、總結
國產劃片機廠家漢為科技介紹了一種基于PLC的劃片機控制系統設計方案，主要包括系統組成、工作原理、設計要點等內容。劃片機控制系統應具備高精度、高效率、易操作、易維護等特點，以滿足半導體行業的生產需求。在實際應用中，還需根據具體情況進行調整和優化，以確保系統的穩定性和可靠性。
